Passende Stützen (EN 1065)

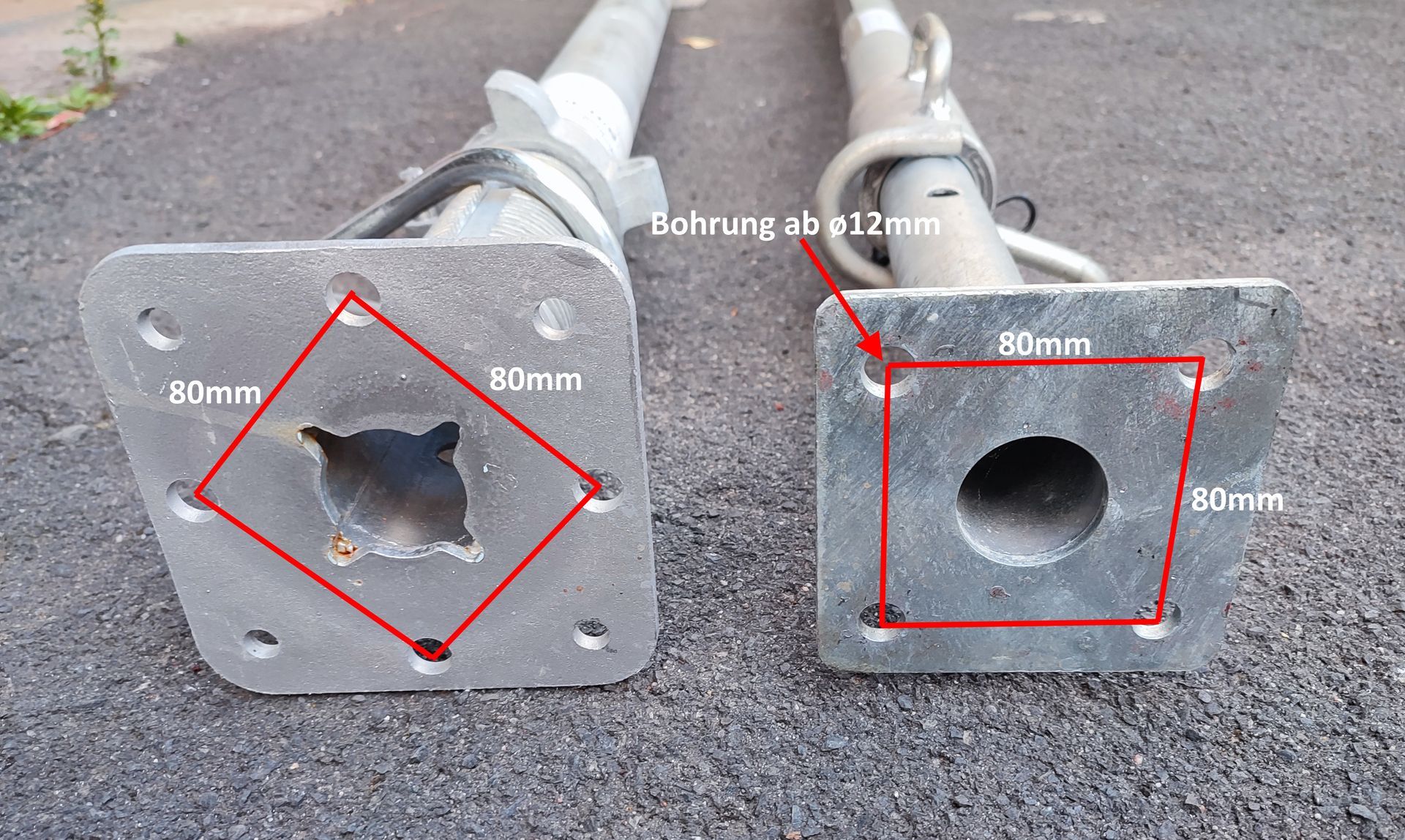

Seit über 100 Jahren sind Bau- und Schalungsstützen unverzichtbare Helfer auf jeder Baustelle. Fast alle Stützen haben ein standardisiertes Lochmuster von 80x80 mm an den Ankerplatten – perfekt für den Einsatz mit dem innovativen Bautri-System.
Das Besondere am Bautri-System: Du kannst es universell einsetzen. Es funktioniert herstellerunabhängig mit den meisten gängigen Bau- und Schalungsstützen. Alles, was du brauchst, sind Stützen mit flachen Ankerplatten, die an beiden Enden vier Bohrungen mit mindestens 12 mm Durchmesser haben.
Durch den Einsatz von Gewindeschrauben entsteht ein extrem fester Kraftschluss zwischen dem Bautri-System und den Stützen. Selbst wenn die Ankerplatten leicht verbogen sind, sorgt die Schraubverbindung für eine sichere und stabile Verbindung.
Bitte beachten: Die ab 08/2025 ausgelieferten Systeme sind mit einer fünften Bohrung pro Aufnahmepunkt ausgestattet und ermöglichen auch die Nutzung der Ischebeck Titan 2 Stütze, die ein asymmetrisches Lochmuster aufweist.

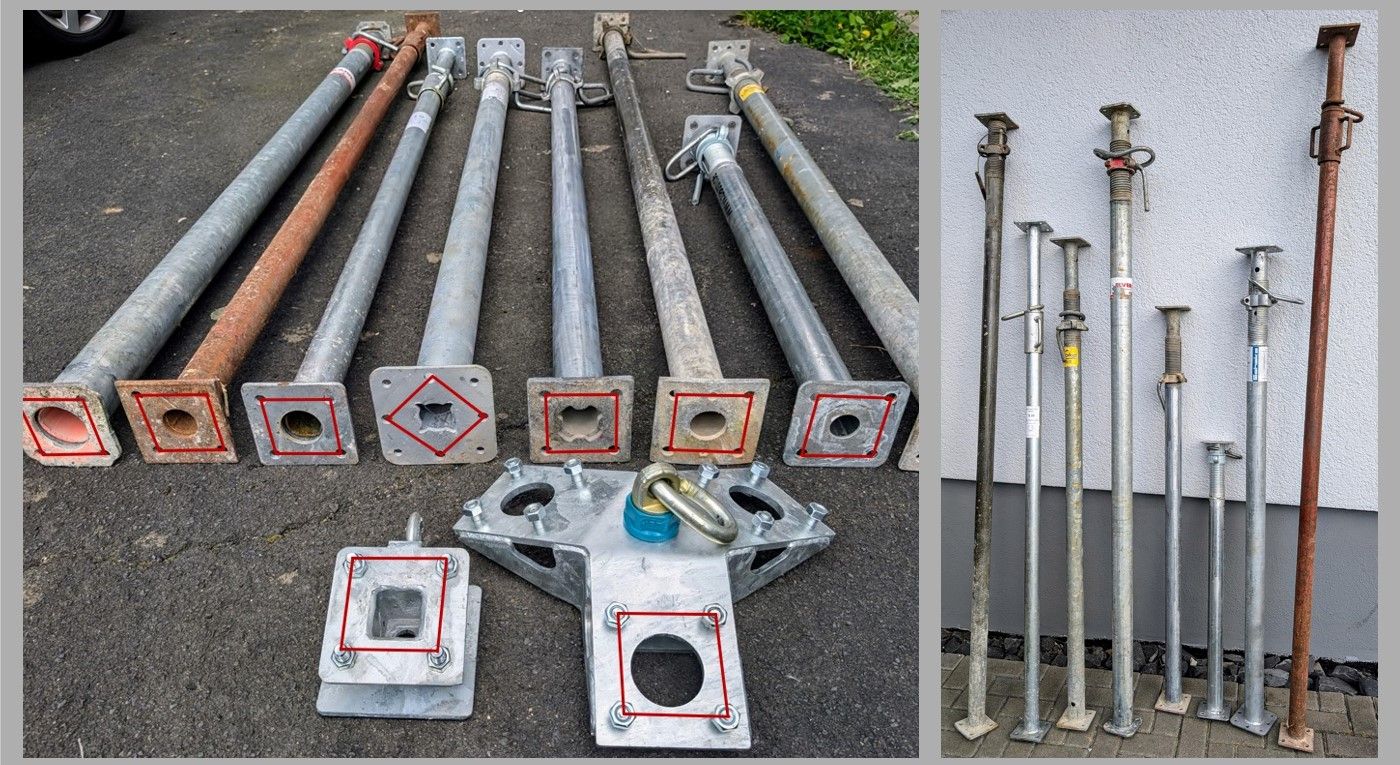

Die Stützen entsprechen der EN 1065 und haben eine max. Länge von 2 bis 4 m. Die Ankerplatten sind in verschiedenen Maßen und Stärken, teilweise verrostet oder verzogen, jedoch ist das erforderliche Lochmaß zur Verbindung des Bautri-Systems vorhanden.
Neben den Stützen der Norm EN 1065 existieren auch hochwertige Alu-Spindelstützen, die dieser Norm in nichts nachstehen. Zu den bekanntesten Modellen zählen die Ischebeck Titan HV, die häufig beim THW zum Einsatz kommt, sowie die Peri Multiprop. Während die Ischebeck Titan HV problemlos im Bautri-System verwendet werden kann, gestaltet sich die Montage der Peri Multiprop aufgrund ihres kastenförmigen Designs etwas kniffliger. Wie in den Videos und Bildern zu sehen ist, erfolgt die Anbringung des Oberrohrs an der Kopfplatte ohne Schwierigkeiten. Das Lochmuster am gelben Unterrohr befindet sich jedoch direkt am Profil, wodurch eine Verschraubung mit einer Sechskantmutter nicht möglich ist. In diesem Fall müssen die herkömmlichen Sechskantschrauben in den Fußelementen durch Hammerkopfschrauben ersetzt werden. Diese Hammerkopfschrauben sind in meinem Shop erhältlich.
Welche Stütze für welchen Zweck?
Bau- und Schalungsstützen gemäß DIN EN 1065 sind teleskopierbare Stahlstützen, die über festgelegte Tragfähigkeiten und Auszugslängen verfügen. Für den Einsatz mit dem Bautri-System sind die Klassen B und B/D empfehlenswert, da sie in Bezug auf ihre Leistungsfähigkeit angemessen sind. Es ist entscheidend, dass ausschließlich Stützen verwendet werden, die sich in einwandfreiem Zustand befinden.
Klasse B/D und D
Diese Stützen erfüllen die Anforderungen der Klasse B, bieten jedoch eine höhere Tragfähigkeit, was mit einem etwas höheren Gewicht einhergeht. Sie sind meist mit einem Außengewinde ausgestattet, das das Unterrohr zuverlässig vor dem Herausgleiten schützt. Zudem ist ein Außengewinde unverzichtbar für die Nutzung von Schwerlastrollen, da es das Unterrohr gegen ein Verdrehen sichert und so maximale Stabilität gewährleistet. Mit diesen Stützen ist bei einer Systemhöhe von bis zu 3,5m eine maximale Zugbelastung von 3,3t erlaubt. Bedienungsanleitung beachten!
Klasse B
Diese Stützen bieten eine gutes Verhältnis zwischen Gewicht, Preis und Auszugslänge.
Sie sind in der Regel mit Innengewinde ausgestattet, was das Gewinde vor Verschmutzungen schützt und die Wartung erleichtert.
Mit diesen Stützen ist bei einer Systemhöhe von bis zu 4m eine maximale Zugbelastung von 2,5t erlaubt. Bedienungsanleitung beachten!
